Máy bọc dây cáp tự động Máy bọc dây cáp tự động Máy đóng gói dán nhãn

1. Đặc điểm:

1.1 Nó có thể được cung cấp bởi máy trả tiền hoặc được kết nối trực tiếp với máy ép.
1.2 Tốc độ sản xuất của cuộn là khoảng 2 cuộn mỗi phút (ví dụ: BV2.5mm2 100m/cuộn).
1.3 Sau khi cuộn, cuộn được đưa vào máy bọc phim để tự động đóng gói và dán nhãn cuộn.
1.4 Sau khi bao bọc phim tự động, nó tự động được chuyển đến máy vận chuyển bằng cơ chế đẩy, không cần điều khiển bằng tay.
1.5 Máy này áp dụng hệ thống cáp động cơ servo, và cuộn dây cuộn là đẹp.
1.6 Việc vận hành được thực hiện trên màn hình cảm ứng, và hoạt động dễ dàng và thuận tiện.
1.7 Bộ nhớ máy vi tính có thể lưu trữ 99 thông số kỹ thuật khối lượng dây khác nhau, khi bạn cần thay đổi thông số kỹ thuật sản phẩm,
1.8 Miễn là dữ liệu thông số kỹ thuật được lưu trữ được đọc, nó có thể được tạo ngay lập tức mà không cần nhập lại.
1.9 Máy này có chức năng phát hiện lỗi tự động cảnh báo người vận hành khi có vấn đề.

2- Parameter kỹ thuật:

3.Thông số kỹ thuật của bộ phận cuộn:

3.1 Phần mét:

Mỗi bánh xe trên và dưới đều có thiết bị đo, sử dụng bộ mã hóa chính xác (Encoder) để tính chiều dài, có thể được tính đến centimet.Bánh xe đếm được làm bằng hợp kim nhôm, bánh xe trên được phun với xử lý làm cứng gốm, và bánh xe dưới được phủ với keo tuyệt vời, mà sẽ không làm tổn thương dây cáp.Thiết bị được trang bị một vòng bi một chiều để ngăn chặn cáp bơm.

3.2 Đầu cuộn:

Vòng bọc ngang được điều khiển bởi máy đẩy khí để tự động mở và đóng.

Khi chiều dài được thiết lập hoàn thành, cuộn dây sẽ tự động dừng lại.Nó là dễ dàng để demold mà không cần kẹp sợi và không dính cuộn dây.

3.3 Hệ thống sắp xếp cáp:

Hệ thống được điều khiển hoàn toàn bởi máy tính, được điều khiển bởi động cơ servo và vít hướng dẫn quả bóng.

Bộ giải mã chính xác nhận được tín hiệu chạy động cơ chính để đồng bộ hóa động cơ servo với động cơ chính và chuyển động cáp được phối hợp hơn và cuộn dây đẹp hơn.

3.4 Máy cắt:

Máy cắt loại cửa tự động cắt dây cáp khi chiều dài được thiết lập hoàn thành. Máy cắt kép với SKD-11, được làm bằng thép đặc biệt và nhiệt chân không được xử lý để làm cho nó cứng hơn và dài hơn.

3.5 Cơ chế chuyển cánh tay:

Sau khi dây cáp được cuộn lên, cơ chế giữ sợi sẽ bám vào cuộn và tự động chuyển nó đến thiết bị lớp phủ để bọc và bọc, để cuộn,quá trình dán nhãn và lớp phủ có thể được tự động hóa hoàn toàn. Khi có một dòng rác thải, nó có thể được can thiệp bằng tay.

3.6 Bảng điều khiển:

Hệ thống điều khiển HMI thuận tiện hơn cho hoạt động trực tiếp trên màn hình.

Hệ thống điều khiển máy tính trung tâm điều khiển tốc độ cuộn dây, chiều dài cuộn dây, hệ thống cảnh báo, điều chỉnh tốc độ đường dây, đèn chỉ số, dừng khẩn cấp và thiết lập lại.

Khi máy đang chạy, người dùng vẫn có thể thay đổi chiều dài, đường kính dây, tốc độ và các dữ liệu khác, và tốc độ, chiều dài và toàn bộ hành động của máy có thể được theo dõi trên màn hình.

3.7 Động cơ truyền động:

Hệ thống cuộn dây: 7.5HP * 4P động cơ AC + biến tần điều khiển vector.

Hệ thống cáp: 400W servo motor + servo drive.

Chuyển dây chuyền giữ: 400W servo motor + servo drive

4. Thông số kỹ thuật của máy bọc phim:

4.1 Trọng lượng cuộn bao bì: tối đa 35kg.
4.2 Kích thước phim PVC PE PP: độ dày 0,05mm ~ 0,07mm * chiều rộng 40mm ~ 45mm.
4.3 Phương pháp nạp cuộn phim: kẹp khí.
4.4 Bộ phim PVC/PE được sử dụng để cuộn gói với tốc độ cao.
4.5 Nó được điều khiển bởi một động cơ AC và có một vòng tròn mượt mà và mượt mà.
4.6 Điều chỉnh kích thước của cánh tay khóa và sử dụng điều chỉnh bằng tay để làm cho nó nhanh chóng và thuận tiện.

5Cấu trúc cơ học của bao bì phim:

5.1 Nhẫn C:

Vòng C được điều khiển bởi dây đai hẹn giờ, Vòng C chạy mà không trượt, và gói là ổn định và yên tĩnh.

Được làm bằng thép đặc biệt, các cuộn bên trong và bên ngoài của vòng C được phủ cao su cao cấp, không dễ dàng bị mòn, giữ cho hoạt động tròn và có tuổi thọ lâu dài,và được trang bị hệ thống bảo vệ quá tảiĐộng cơ không dễ cháy.

5.2 Máy cắt:

Sử dụng hệ thống cắt khí nén, và chiều dài của vật liệu đóng gói được đặt tự động được cắt sau khi cuộn hoàn thành.

Cơ thể máy cắt có thể có kiểu gai hoặc kéo (được chọn/thay đổi theo các vật liệu đóng gói khác nhau), phù hợp với PVC, PP,Bộ phim PE và các vật liệu đóng gói khác với hiệu suất cắt hoàn hảo.

5.3 Clamp:

Sau khi gói được gửi đến điểm cố định, nó sẽ được tự động kéo và tự động kéo.

Khi số lần quay đầu (1.5 ~ 2.5 vòng) được lăn, các kẹp tự động được thả ra.

5.4 Thiết bị cho ăn:

Nạp dây đai khí nén, vít không khóa, thay đổi nhanh và dễ cài đặt.

5.5 Cơ chế ghi nhãn tự động:

Sử dụng một ngăn xếp loại thải nhãn, mỗi gói một gói, tự động chọn nhãn để cho ăn, thuận tiện và an toàn, và tiết kiệm thời gian, tăng sản lượng.

5.6 Động cơ truyền động:

C-ring: 1HP * 4P động cơ AC.

Giữ cánh tay: động cơ 1HP * 4P AC + giảm 1/20.

Sau khi hoàn thành phong bì, cuộn dây tự động được đẩy vào slide vào hộp thu thập.

6Câu hỏi thường gặp:
Các khách hàng thân mến, có một số mô hình cho các máy bị mắc kẹt. Để đề nghị các mô hình suitabe, chúng tôi muốn tìm hiểu một số thông tin:
1. Chiều kính dây trần
2.Sợi mềm hoặc sợi cứng
3. Số lượng dây cần xoắn
4- Khu vực sau khi xoắn.

Xin chào.

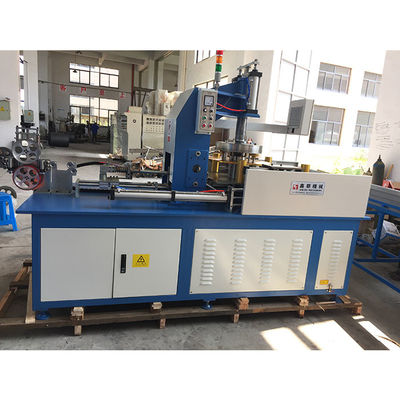

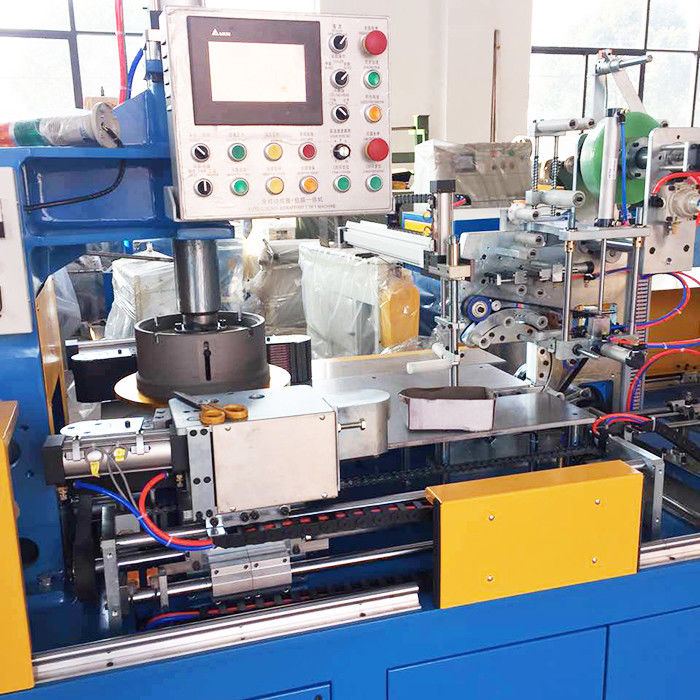

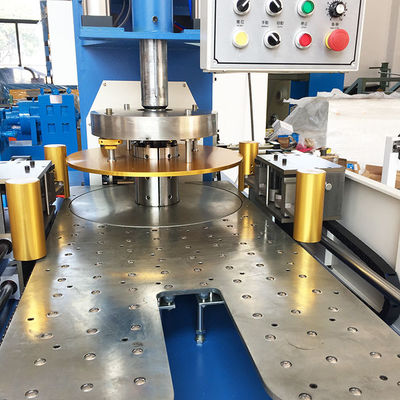

7. Ảnh tham khảo
