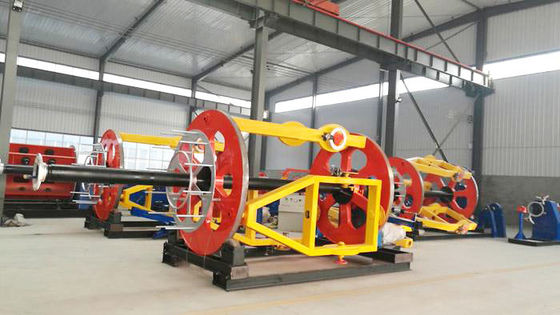

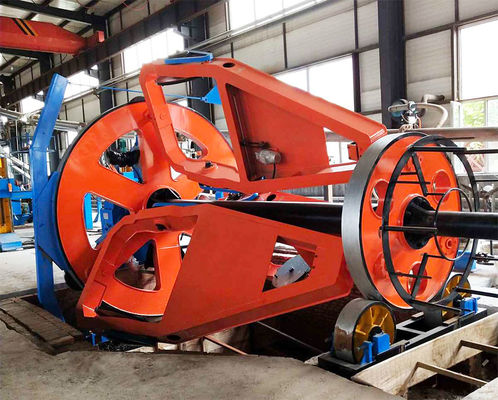

Nhà máy 1250 Lắp đặt loại Máy sản xuất cáp 1250-1 + 1 + 3 Sản xuất cáp Cradle Type Lắp đặt loại máy dây cáp

1Mô tả chung:

Máy này được thiết kế đặc biệt để xoắn các cáp điện cách điện ba lõi, bốn lõi và năm lõi với đường cắt chéo lõi 25-300mm2 dưới 350KV.Các xoắn lõi cắt ngang có thể được vòng, cũng có thể có hình quạt, điện in-line dừng tiền mô-men xoắn, cuối trục kẹp hoặc nới lỏng cuộn.

2- Parameter kỹ thuật:

3Các thành phần điện chính

4.Mô tả chi tiết:

4.1 Φ1600/1+1+3 Cơ thể thắt dây chính:

Phần đầu tiên của khung cuộn dây Φ1600 được kết nối với phần thứ hai của khung cuộn dây thông qua nối và xoay ngược,Hoạt động không quay lại và xoắn trước của khung cuộn dây có thể được thực hiện bằng cách tháo rời hoặc chèn trục chân.
Phần thứ hai của cuộn dây Φ1600 được trang bị một vòm xoắn để vượt qua dây lõi được giải phóng từ cuộn dây đầu tiên.Khung cuộn dây và khung cung được kết nối với trục chính của máy giảm chính bằng vảyTương tự như đoạn đầu tiên, khung cuộn cũng được sử dụng để tháo rời hoặc lắp đặt trục chân để nhận ra hoạt động xoắn ngược, không xoắn ngược và trước xoắn của khung cuộn.
Phần thứ ba của buồng kéo ba đĩa Φ1600 được kết nối với trục chính của hộp số truyền tải chính thông qua dây ghép.và chế độ truyền dẫn chênh lệch được áp dụng để đáp ứng nhu cầu mô-men xoắn ngược hoặc mô-men xoắn ngược.

4.2 Thiết bị nghe lén:

Loại đầu băng: loại chung
Số cuộn băng: 2 cuộn
Kích thước cuộn: Φ400 mm
Chiều rộng băng: 15-60 mm
Tốc độ xoay của đầu gõ: 170-380r/min
Đường trượt: 12-200mm
Vật liệu băng băng không kim loại như vải không dệt, băng polyester, vv.
Đầu gõ có một thay đổi tốc độ 6 cấp độ, và có các chức năng quay trái và phải và trung tính.
Căng dây đai được kiểm soát bởi ma sát cơ học và có thể được điều chỉnh.

4.3 Φ800 Thiết bị giáp dây thừng thép:

Đường kính ngoài tối đa của lõi cáp bọc thép: Φ120mm
Loại đầu bọc thép: cắt nửa
Số cuộn băng: 2 cuộn
Kích thước cuộn: Φ800 mm
Chiều rộng băng: 15-60 mm
Tốc độ đầu giáp: 149-343r/min.
Đường giáp: 14-230mm
Vật liệu giáp: băng thép
Đầu bọc thép có 6 tốc độ thay đổi tốc độ, và có xoay trái và phải và chức năng trung tính.
Thép dây đai căng cơ khí kiểm soát ma sát, và có thể được điều chỉnh.

4.3 Trình đếm mét:

Vòng tròn của bánh xe đồng hồ là 500 mm
Chiều dài tối đa trong mét 9999,9 m
Lỗi chính xác ≤3‰
Nó áp dụng cấu trúc bánh xe kép và được lắp đặt theo chiều ngang; có một lò xo đệm ở bánh máy ép, và có cuộn dây ở lối vào và lối ra.

4.4 Φ2000 Thiết bị theo dõi đơn bánh:

Loại lực kéo: Lốp kéo đơn, dây đẩy vòng cổ
Chiều kính bánh xe kéo: Φ2500 mm
Tốc độ đường kéo: 4,7-34,2m/min
Tốc độ bánh xe kéo: 27 bước

4.5 Φ2500 Máy lấy:

Thông số kỹ thuật cuộn lấy: PN1600-PN3150
Trọng lượng tối đa: 15T
Tốc độ hấp thụ tối đa: 40m/min
Động cơ hấp thụ: 10kg.m
Chiều kính cáp tối đa: Φ120mm
Bộ lấy dây sử dụng động cơ mô-men xoắn, đáng tin cậy trong hoạt động và đơn giản và thuận tiện trong hoạt động và bảo trì.
Cấu trúc là loại trục cuối điện kẹp hoặc nới lỏng cuộn, cuộn nâng điện.
Sử dụng cáp vít chì, cáp có thể theo dõi tốc độ hấp thụ, và độ cao của cáp có thể được điều chỉnh không ngừng.

4.6 Hệ thống truyền động cơ học:

Công suất động cơ chính: 45KW (AC)
Hệ thống truyền tải cơ học bao gồm động cơ chính, bộ giảm chính, trục truyền tải, nối, v.v.

4.7 Hệ thống điều khiển điện tử:

Nguồn cung cấp điện của máy này là hệ thống ba pha năm dây, 380V (± 10%), 50HZ.
Máy chính của máy sử dụng động cơ AC và điều khiển chuyển đổi tần số; máy lấy lấy sử dụng động cơ mô-men xoắn, có thể khởi động và dừng trơn tru,và hoạt động và bảo trì là đơn giản và thuận tiệnToàn bộ máy được điều khiển bởi bộ điều khiển lập trình Siemens.

4.8 Yêu cầu về nguồn không khí:

Áp suất không khí: 0.6Mpa
Khối lượng không khí: 1,0m3/min
Không khí nén phải khô, không có tạp chất và bụi.

FAQ:

Các khách hàng thân mến, có một số mô hình cho các máy bị mắc kẹt. Để đề nghị các mô hình suitabe, chúng tôi muốn tìm hiểu một số thông tin:

1. Chiều kính dây trần

2.Sợi mềm hoặc sợi cứng

3. Số lượng dây cần xoắn

4- Khu vực sau khi xoắn.

Xin chào.

5. Ảnh tham khảo
