Máy vẽ nhiều dây với lò sưởi cho 8 dây

1Mô tả chung:

Máy này được sử dụng để vẽ 4 dây Φ0.15-Φ0.6mm dây đồng.

2- Parameter kỹ thuật:

3. giới thiệu ngắn gọn:

3.1 Số lượng thanh toán:

Loại: trên đầu
Kích thước thanh toán (mm): 300*300*650mm

3.2 Máy vẽ chính:

Loại: loại trượt, máy vẽ dây đồng 21 dây, 4 dây

Máy bao gồm hầm để làm mát và lưu thông nhũ nước rút, capstan và động cơ chính.
Bề mặt làm việc của vòng vẽ dây và vòng capstan được phủ gốm.
Hai công tắc clip-and-run cho dây đai chết bằng hoạt động clip-and-run.
Máy kéo nhũ dầu được trang bị cửa bằng thép không gỉ, ngăn ngừa chất bôi trơn tràn. Máy điều khiển truyền thông bằng dây đai phẳng.
Các khối vẽ và die vẽ được bôi trơn và làm mát bằng cách phun.

3.3 Thiết bị sưởi

Loại: sưởi thẳng đứng DC, theo dõi tốc độ tự động
Chiều kính của sợi cắm sưởi: 4* (Φ0,15 mm-Φ0,6 mm)
Tốc độ sơn thẳng tối đa: 25m/s

4 mảnh - đường kính của vòng sưởi niken dẫn: 200mm.
Lực kéo dài của dây dẫn làm mềm đều và ổn định và đạt được yêu cầu quốc tế về tốc độ kéo dài.
Lửa sơn là một quá trình ba giai đoạn: giai đoạn sưởi ấm trước và giai đoạn sơn

3.4 Φ630 lấy cuộn:

Kích thước cuộn: PND630
Tốc độ bắt đầu tối đa: 25m/s
Động cơ hấp thụ: 15KW (AC)

Cáp động cơ đồng bộ loại đai 90W, ổn định và phản ứng nhanh.
Đường đi ngang được cố định.
Khám phá đệm cánh tay, cuộn chỉnh sửa tự động, căng có thể được điều chỉnh theo đường kính dây.
Quill hạt uniaxial là dây chuyền cố định.
Dây phanh là loại bướm khí.

4Câu hỏi thường gặp:

Các khách hàng thân mến, có một số mô hình cho máy phá vỡ thanh đồng. Để đề nghị các mô hình suitabe, chúng tôi muốn biết một số thông tin:

1. đường kính dây đầu vào và đầu ra

2. Có cần trực tuyến nướng

3Phương pháp lấy: cuộn dây quay hoặc cuộn dây quay?

4- Sơ đồ kích thước của cuộn dây xoắn / giỏ dây

Xin chào.

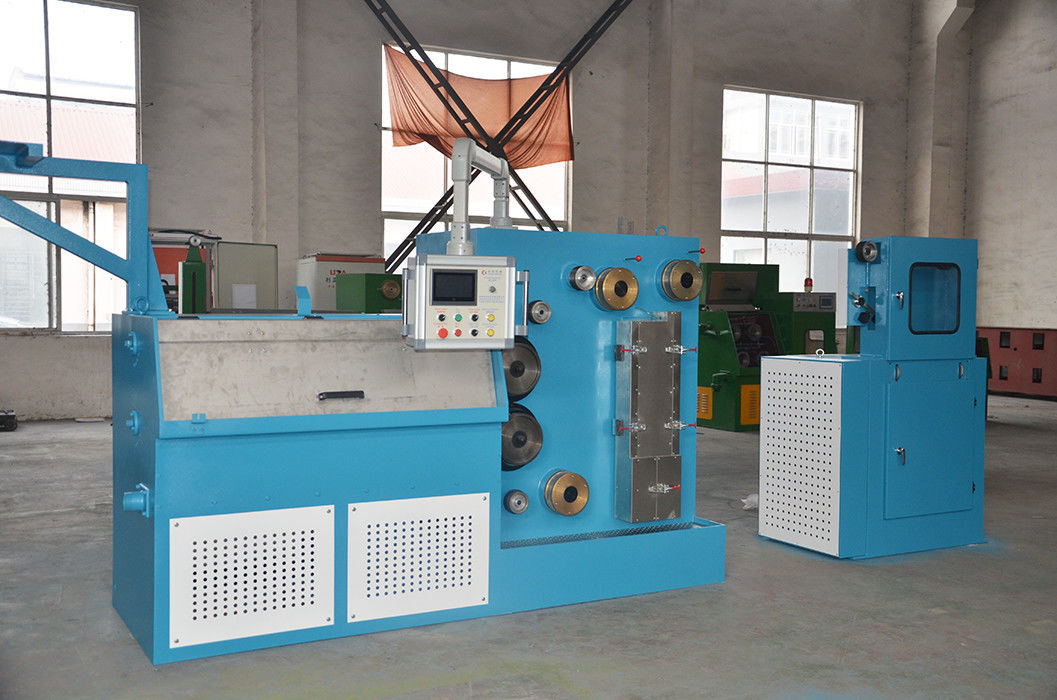

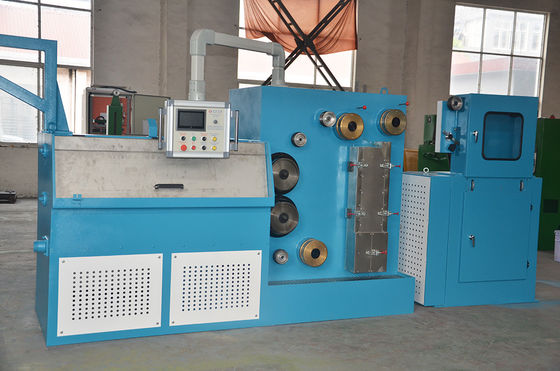

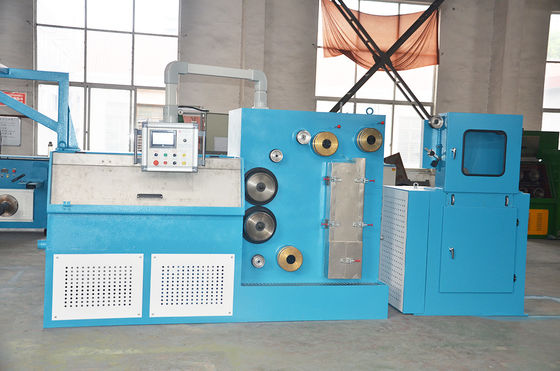

5. Ảnh tham khảo
