Máy vẽ cắt giảm thanh đồng

1Mô tả chung:

Máy phá vỡ thanh đồng là một thiết bị chuyên dụng được sử dụng trong ngành công nghiệp sản xuất dây và cáp.Chức năng chính của nó là giảm đường kính của thanh đồng hoặc các thanh kim loại khác để sản xuất dây có đường kính nhỏ hơnQuá trình này được gọi là vẽ dây hoặc phân hủy vẽ dây.

Dưới đây là một sự phân tích về cách một máy phá vỡ thanh đồng thường hoạt động:
Nạp: Các thanh đồng, thường được sản xuất thông qua các quy trình như đúc hoặc ép, được đưa vào máy. Những thanh này thường ở dạng cuộn dây hoặc chiều dài thẳng.

Chụp hình: Các thanh đi qua một loạt các hình vẽ, thường được làm bằng tungsten carbide hoặc kim cương.Và khi những cây gậy được kéo ra, chúng được kéo dài và giảm đường kính.

Làm mát và bôi trơn: Để giảm ma sát và nhiệt tạo ra trong quá trình rút, các thanh có thể được làm mát và bôi trơn.trong khi bôi trơn giúp giảm mài mòn trên die và cải thiện chất lượng của dây kéo.
Nhiều lần đi qua: Tùy thuộc vào đường kính cuối cùng mong muốn của dây, quy trình có thể liên quan đến nhiều lần đi qua các bộ vẽ khác nhau, mỗi bộ có đường kính nhỏ hơn một chút.Điều này cho phép kiểm soát chính xác trên đường kính dây và đảm bảo đồng nhất.

Sản phẩm cuối cùng: Kết quả là một sợi dây đồng có đường kính mong muốn.hoặc nó có thể được cuộn lên cuộn để lưu trữ và phân phối.

Máy phá vỡ thanh đồng là thiết yếu trong sản xuất các loại dây khác nhau được sử dụng trong các ứng dụng điện, viễn thông, xây dựng,và nhiều ngành công nghiệp khác, nơi cần dây dẫnHiệu quả và độ chính xác của các máy này đóng một vai trò quan trọng trong việc xác định chất lượng và độ tin cậy của các sản phẩm dây cuối cùng.

2- Parameter kỹ thuật:

















3. giới thiệu ngắn gọn:
3.1 Số lượng thanh toán:
Loại: Loại cantilever
Bàn trả tiền bao gồm cột, cantilever và cuộn tay lái.
Chiều cao của cột là 5000mm hoặc hơn. hai cuộn nhôm có thể đạt được liên tục trả tiền.

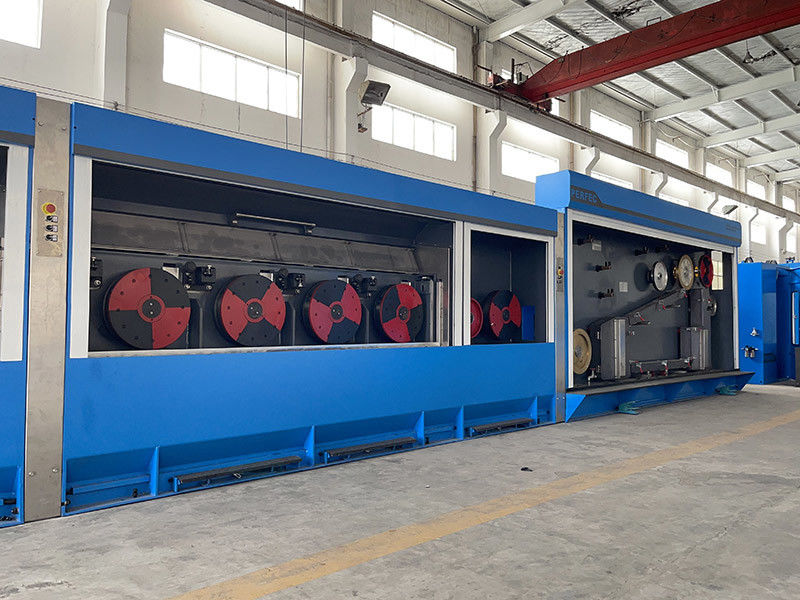

3.2 Máy vẽ chính:

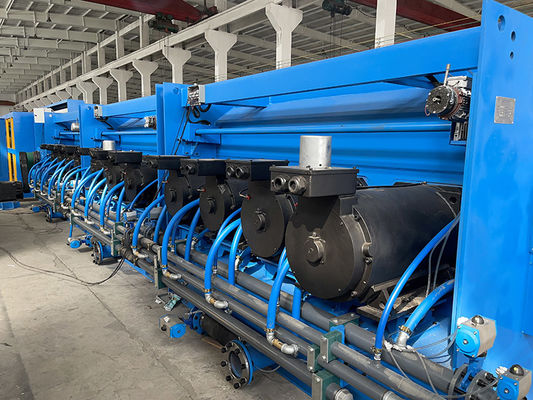

Loại: loại trượt. Máy vẽ dây đồng 13 die với các khối vẽ có đường kính tương tự
Máy bao gồm hầm để làm mát và lưu thông nhũ nước rút, hộp số, hệ thống bôi trơn, bánh xe tốc độ không đổi, động cơ chính và động cơ cho bánh xe tốc độ không đổi.
Bốn công tắc clip-and-run để nối dây đai bằng cách vận hành clip-and-run. Thiết bị để ngăn chặn khối rút và người giữ die rút kéo dài khoảng cách giống nhau từ thân hộp số.

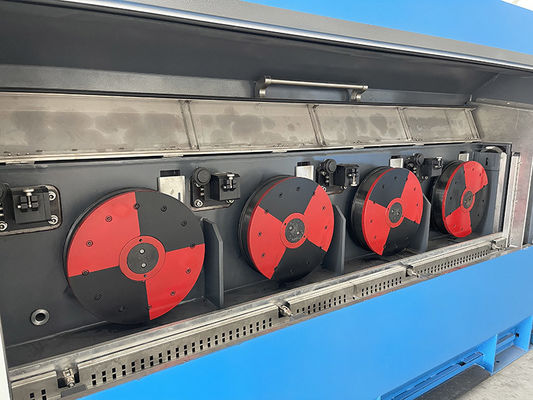

Các khối vẽ sử dụng bánh xe thép. bề mặt của nó được phủ bằng tungsten carbide để kéo dài tuổi thọ của nó.

3.3 Bộ sạc:
Công suất của bộ tích lũy: 7m
Tăng suất tối đa: 138N
Năng lượng được điều chỉnh bởi áp suất xi lanh không khí.

3.4 Thiết bị sưởi:
Loại: ủ đồng chiều ngang, theo dõi tốc độ tự động
Độ kính của sợi cắm nóng: Φ1.2mm-Φ3.5mm
Tốc độ sơn thẳng tối đa: 25m/s

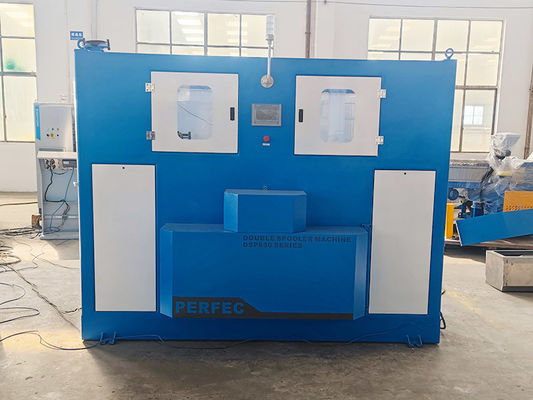

3.5 Φ500-Φ630 Lưu lượng bằng cột hai:
Kích thước cuộn: PND500 ~ PND630
Tốc độ bắt đầu tối đa: 25m/s
Động cơ hấp thụ: 22KW (hai, AC)

3.6 Máy cuộn (có thể được sử dụng cho dây mềm và cứng)
Chiều kính dây áp dụng: Φ1.5mm-Φ3.5mm
Tốc độ: 20m/s
Độ kính cuộn: Φ800mm
Gói: 1400kg
Sức mạnh động cơ: 15KW (AC)
Kích thước của giỏ cuộn: Φ600 * Φ110 * 1300mm.

4Câu hỏi thường gặp:
Các khách hàng thân mến, có một số mô hình cho máy phá vỡ thanh đồng. Để đề nghị các mô hình suitabe, chúng tôi muốn biết một số thông tin:
1. đường kính dây đầu vào và đầu ra
2. Có cần trực tuyến nướng
3Phương pháp lấy: cuộn dây quay hoặc cuộn dây quay?
4- Sơ đồ kích thước của cuộn dây xoắn / giỏ dây
