Máy xoắn dây cáp lồng hành tinh chất lượng cao Máy xoắn dây và cáp

1Mô tả chung:
Máy này chủ yếu được sử dụng để xoắn dây đồng trần, dây nhôm trần, v.v.

2- Parameter kỹ thuật:















3Các thành phần điện chính









4.Mô tả chi tiết:
4.1 Φ1600 trung tâm dây trả lại:
Thông số kỹ thuật cuộn trả lại: PN630-1600
Khả năng tải tối đa: 4 tấn
Căng thẳng được kiểm soát bằng ma sát cơ học và kích thước có thể được điều chỉnh.
Các khoản thanh toán là loại đầu trục cuối có thể được di chuyển lên và xuống một mình để đảm bảo điều chỉnh chiều cao.Có thiết bị bảo vệ trượt khi tải cuộn và bảo vệ giới hạn khi tải và thả.
4.2 12B, 18B, 24B:
Thông số kỹ thuật cuộn trả tiền: PND630
Tốc độ: 6B/12B: 95 vòng/phút
18B: 85 vòng/phút
24B: 75 vòng/phút
Đường trục: 6B: điều chỉnh không bước
12B: điều chỉnh không bước
18B: điều chỉnh không bước
24B: điều chỉnh không bước
Các đầu của thân xoắn được hỗ trợ bởi vòng bi lớn, và trục chính được xử lý bởi các ống thép liền mạch dày.Có tổng cộng 6 bộ bánh xe hỗ trợ, 1 bộ cho lồng 12B, 2 bộ cho lồng 18B và 3 bộ cho lồng 24B.Các kết nối giữa lồng và trục chính chấp nhận thu hẹp đĩa và loại kết nối chìa khóa có thể đảm bảo cơ thể quay ở tốc độ cao trong một thời gian dài.
Việc xoắn phía sau của thân xe được thực hiện bằng bánh xe nghiêng được bảo vệ bằng nắp.
Các hộp số sử dụng hộp xả cát nhựa, được xử lý bằng phun. Hình dạng bằng phẳng và đẹp. Nó không có lỗ chân lông và dư lượng. Nó có thể hấp thụ hiệu quả rung động, giảm tiếng ồn,và tăng cường sự ổn định của truyền.
Các đĩa dây được kẹp bởi loại trục cuối, kẹp hoặc thư giãn sử dụng một nốt nắp, và có một thiết bị khóa an toàn; vòng bi của cả hai đầu của cái nôi áp dụng một vòng bi kiểu trái tim.
Cơ thể và lỗ cắm được xử lý bởi CNC khoan và phay trung tâm gia công,đảm bảo chính xác sự đồng tâm của các lỗ trục ở cả hai đầu của nôi và các điểm của các lỗ trên lồng xoắn, kéo dài tuổi thọ của thiết bị.
Tăng suất trả lại là kiểm soát ma sát cơ học, kích thước có thể được điều chỉnh, dây đai căng thẳng phẳng được sử dụng, và dây đai thép trên sử dụng thép mùa xuân 65mn.
Thiết bị bảo vệ ngắt dây được gắn vào mô-đun của dây gần hơn để đảm bảo nó có chức năng đậu xe tự động ngắt dây.
Có chìa khóa, chuông cảnh sát và các nút năng động ở phía trước cơ thể bị mắc kẹt để tạo điều kiện thuận lợi cho việc vận hành cuộn nạp và thả hàng.
Mỗi thân xe bị mắc kẹt sử dụng một bộ phanh bướm khí nén, nhạy cảm và đáng tin cậy để phanh.
Hộp chuyển số nhựa sử dụng một động cơ riêng để điều khiển bơm bánh răng để bôi trơn.
Có hàng rào bảo vệ an toàn trong mỗi phần của các cơ thể bị mắc kẹt.
Kết nối trục đất truyền tải sử dụng các khớp nối cột.
Các khuôn thép tungsten được sử dụng.

4.3 Thiết bị nghe lén
Loại chạm: 2 đĩa, loại cắt nửa
Chiều kính của miếng vòi: Φ400mm
Tốc độ nhấn: 170-380r/min
Tấm hình: 15 - 240mm
Vật liệu tháo: Các băng không kim loại như băng polycatis, vải không dệt và dải không dệt
Năng lượng máy cắt bụi: 11KW (AC)
Kiểm soát căng thẳng ma sát cơ học, kích thước có thể được điều chỉnh.

4.4 Trình đếm:
Vòng tròn của bánh xe đồng hồ là 500 mm
Chiều dài tối đa trong mét 9999,9 m
Lỗi chính xác ≤3‰
Nó áp dụng cấu trúc bánh xe kép và được lắp đặt theo chiều ngang; có một lò xo đệm ở bánh máy ép, và có cuộn dây ở lối vào và lối ra.

4.5 Φ2500 thiết bị kéo kép:
Phương pháp theo dõi: bánh xe có rãnh hai, theo dõi hoạt động hai lần.
Chiều kính bánh xe kéo: Φ2500 mm
Tốc độ dây kéo: 45m / phút
Lực theo dõi tối đa: 12T
Công suất động cơ theo dõi: 110KW (AC)
Được trang bị thiết bị dây áp suất đậu để đảm bảo rằng dây không bị nới lỏng trong khi đậu xe, và vị trí bị mắc kẹt ổn định.
Hai bánh xe kéo áp dụng một tình huống cấu trúc của sự tách biệt tự nhiên lẫn nhau để tránh cào dây trong quá trình kéo.
Bề mặt của rãnh bánh xe kéo được đánh bóng để đảm bảo rằng cáp kéo không bị mắc kẹt.

4.6 Φ2500 Máy lấy:
Thông số kỹ thuật cuộn lấy: PN1000-PN2500
Trọng lượng tối đa: 12T
Tốc độ tối đa: 65m/min
Chiều kính dây tối đa: Φ50mm
Động cơ mô-men xoắn: 8kg.m
Sử dụng động cơ mô-men xoắn, hoạt động đáng tin cậy, hoạt động và bảo trì đơn giản và thuận tiện.
Việc sắp xếp dây áp dụng các thanh vít, các đường dây có thể theo dõi tốc độ đường dây và các đường dây của đường dây không được điều chỉnh.
Với bảo vệ kẹp cuộn, bảo vệ giới hạn cuộn trên và dưới và bảo vệ đầu cuối ngang.
Các cột có thể di chuyển cùng một lúc hoặc trục riêng biệt.Có thiết bị bảo vệ trượt khi tải cuộn và bảo vệ giới hạn khi tải và thả.

4.7 Hệ thống điều khiển điện:
Nguồn cung cấp điện của máy này là hệ thống ba pha năm dây, 380V (± 10%), 50HZ.
Động cơ chính áp dụng động cơ AC, điều khiển biến tần, lấy lên động cơ áp dụng động cơ mô-men xoắn.
Toàn bộ dòng áp dụng điều khiển PLC.

4.8 Yêu cầu về nguồn không khí:
Áp suất không khí: 0.6Mpa
Khối lượng không khí: 1,0m3/min
Không khí nén phải khô, không có tạp chất và bụi.

5Câu hỏi thường gặp:
Các khách hàng thân mến, có một số mô hình cho các máy bị mắc kẹt. Để đề nghị các mô hình suitabe, chúng tôi muốn tìm hiểu một số thông tin:
1. Chiều kính dây trần
2.Sợi mềm hoặc sợi cứng
3. Số lượng dây cần xoắn
4- Khu vực sau khi xoắn.

Xin chào.

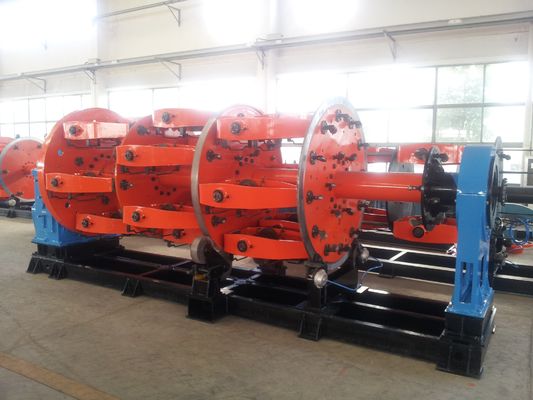

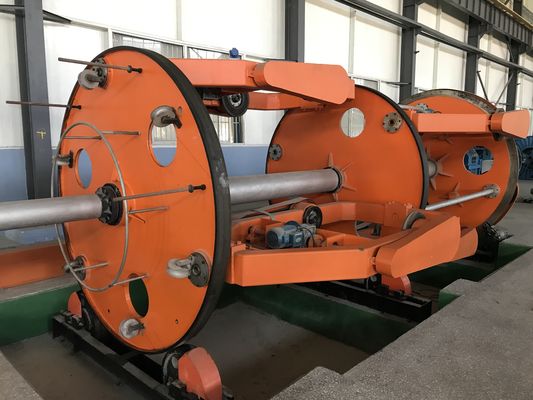

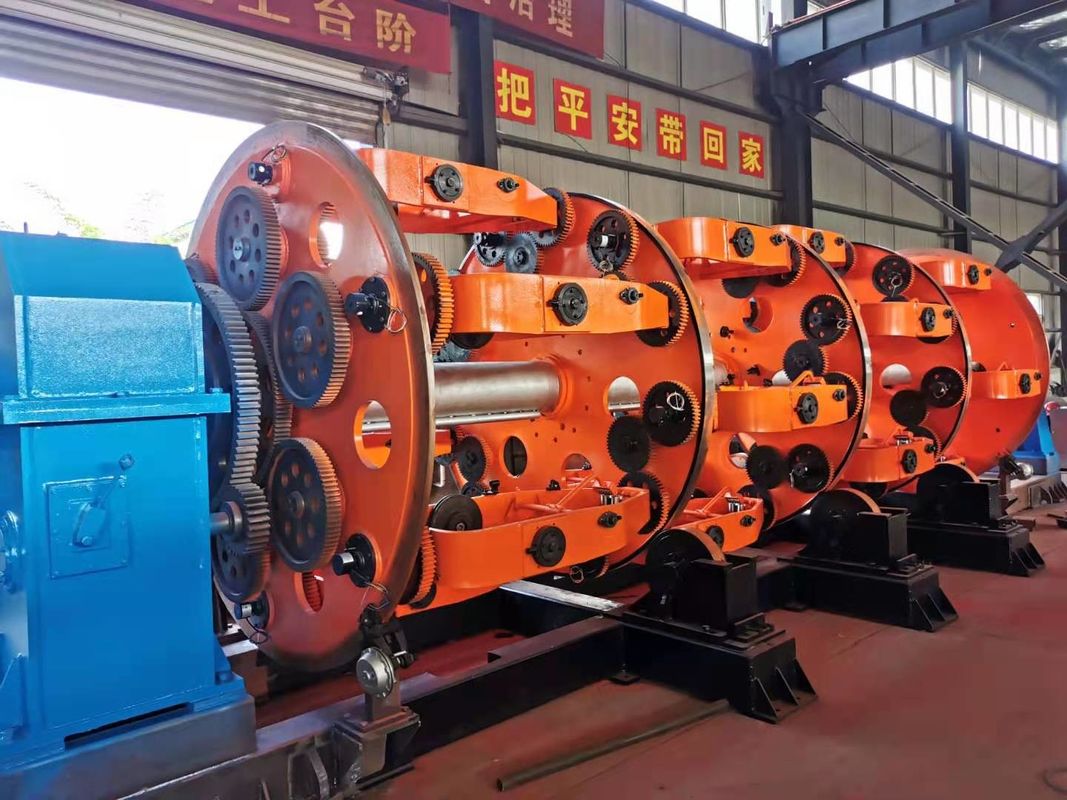

6. Ảnh tham khảo
